Eficiência energética com BMS e DCIM
A eficiência de um data center depende da capacidade de medir corretamente, relacionar a carga de TI com a infraestrutura que a sustenta e transformar dados operacionais em decisões de controle, manutenção e planejamento.
Nesse contexto, BMS (Building Management System) e DCIM (Data Center Infrastructure Management) exercem funções diferentes, mas complementares. Quando integrados a uma arquitetura de medição confiável, ajudam a identificar onde os recursos estão sendo consumidos, como a infraestrutura responde à carga de TI e quais ações podem melhorar o desempenho sem comprometer a disponibilidade.
1. Eficiência começa pela medição
Antes de calcular indicadores ou alterar estratégias de controle, é necessário definir o que será medido, onde será medido e com qual finalidade.
A granularidade da medição pode variar conforme o projeto: entrada da instalação, quadros, UPS, PDU, racks ou circuitos específicos. O nível de detalhamento deve ser suficiente para separar a carga de TI do consumo da infraestrutura de suporte e permitir comparações ao longo do tempo.
Mudanças no ponto onde energia, água ou carga de TI são contabilizadas podem alterar o resultado de um indicador sem que a eficiência real da instalação tenha mudado. Por isso, fronteiras, períodos e fontes de dados devem permanecer documentados e consistentes.
2. Como avaliar o desempenho: PUE, WUE e CUE
Eficiência energética e sustentabilidade não devem ser avaliadas por um único indicador. PUE, WUE e CUE observam dimensões diferentes e devem ser interpretados em conjunto com consumo absoluto, carga de TI e condições operacionais.
| Indicador | O que relaciona | O que ajuda a avaliar |
|---|---|---|
| PUE | Energia total da instalação ÷ energia dos equipamentos de TI. | Quanto da energia total é consumida pela infraestrutura além da carga de TI. |
| WUE | Uso de água associado à operação em relação à energia da carga de TI. | Impacto hídrico da operação. |
| CUE | Emissões associadas ao consumo de energia em relação à energia da carga de TI. | Impacto de carbono associado à operação. |
O PUE é uma razão entre energia total e energia destinada à carga de TI. Ele pode melhorar mesmo em um cenário no qual o data center consome mais energia absoluta. Por isso, o indicador deve ser analisado junto com a carga de TI, o consumo total e o período de medição.
Uma estratégia de resfriamento pode reduzir o consumo elétrico e melhorar o PUE, mas aumentar o uso de água. Nesse caso, WUE e consumo hídrico precisam ser avaliados antes de concluir que a mudança representa a melhor solução ambiental.
3. O papel do BMS
O BMS concentra a visão da infraestrutura física e ambiental. Ele acompanha como os sistemas prediais estão operando e fornece informações para supervisão, controle, alarmes, históricos e análise de desempenho.
- Temperatura, umidade, pressão e demais variáveis ambientais.
- Chillers, bombas, ventiladores, CRACs, CRAHs e unidades de climatização.
- Estados, alarmes e comandos da infraestrutura elétrica.
- Medidores de energia e variáveis de utilidades.
- Históricos de operação e comportamento dos sistemas de suporte.
4. O papel do DCIM
O DCIM concentra a visão da infraestrutura de TI e de sua utilização. Ele permite relacionar capacidade física, potência disponível e ocupação com os ativos que efetivamente estão sendo instalados e operados.
- Inventário e localização de ativos.
- Ocupação de racks e capacidade disponível.
- Distribuição de potência por rack, equipamento ou conjunto de cargas.
- Tendências de crescimento e planejamento de capacidade.
- Correlação entre infraestrutura instalada e demanda da carga de TI.

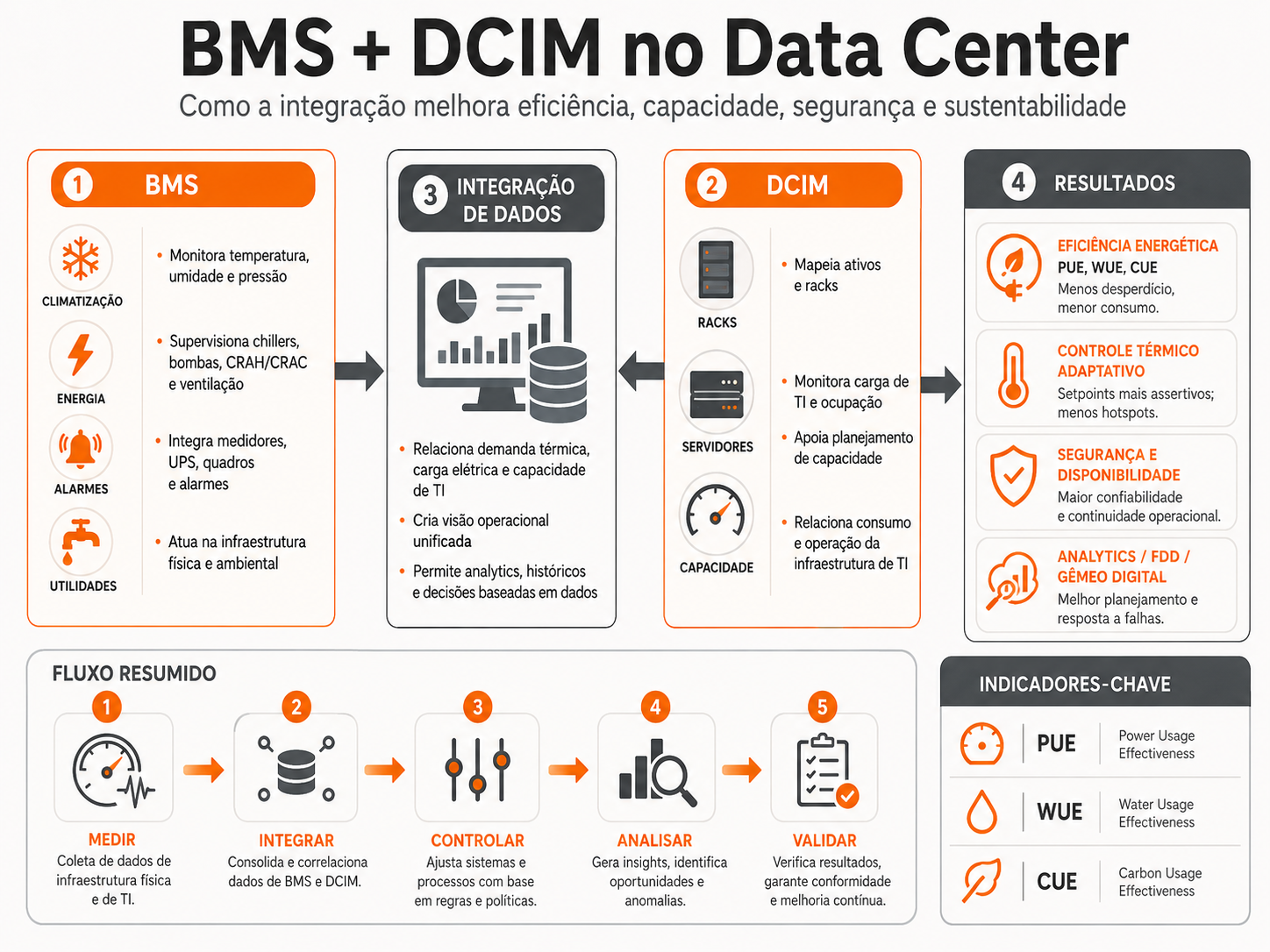

5. O que a integração BMS + DCIM acrescenta
BMS e DCIM respondem a perguntas diferentes. A integração entre eles permite relacionar como a infraestrutura está operando com quanto recurso a carga de TI realmente está exigindo.
O DCIM identifica uma redução da carga de TI. O BMS confirma que a demanda térmica também diminuiu e, a partir dessa condição, a estratégia de controle pode reduzir vazões, rotação de ventiladores ou produção de água gelada. Depois da alteração, os dados de medição são utilizados para verificar se houve redução de consumo sem perda das condições térmicas exigidas para os equipamentos de TI.
Compartilhar dados amplia a visão operacional, mas decisões automáticas dependem das estratégias de controle realmente implementadas. Da mesma forma, um gêmeo digital exige uma camada adicional de modelagem e não surge apenas da integração entre BMS e DCIM.
6. Controle térmico orientado pela carga
O objetivo do controle térmico não é manter a sala o mais fria possível. O objetivo é garantir condições adequadas na entrada dos equipamentos de TI, remover a carga térmica de forma estável e evitar hotspots utilizando apenas os recursos necessários.
Uma sala pode apresentar uma temperatura média aparentemente adequada e ainda possuir equipamentos recebendo ar acima do valor esperado. Distribuição de ar, contenção, posicionamento dos sensores e densidade de carga precisam ser considerados.
| Ponto observado | Exemplo |
|---|---|
| Temperatura média da sala | 23 °C |
| Entrada do rack A | 21 °C |
| Entrada do rack B | 25 °C |
| Entrada do rack C | 29 °C — condição que merece investigação. |
Por isso, decisões como elevar setpoints, reduzir vazões ou diminuir capacidade de refrigeração precisam ser baseadas em instrumentação representativa e não apenas em um único sensor de ambiente.
7. Free-cooling e uso de recursos
Estratégias de economização podem reduzir a necessidade de refrigeração mecânica quando as condições externas permitem rejeitar calor de forma mais eficiente.
| Estratégia | Princípio |
|---|---|
| Air-side economizer | Utiliza direta ou indiretamente condições favoráveis do ar externo. |
| Water-side economizer | Reduz a necessidade de compressão mecânica utilizando condições favoráveis para produção de água fria. |
A aplicação depende de clima, qualidade do ar externo, filtragem, umidade, ponto de orvalho, arquitetura hidráulica e limites operacionais do projeto.
Estratégias evaporativas ou adiabáticas podem reduzir consumo elétrico, mas aumentar o uso de água. A avaliação deve considerar o efeito simultâneo sobre PUE, WUE e os objetivos ambientais da instalação.
8. Analytics e FDD
A grande quantidade de dados disponíveis no BMS e no DCIM permite identificar perdas de desempenho que nem sempre geram alarmes convencionais.
Ferramentas de Fault Detection and Diagnostics (FDD) podem comparar estados, medições e relações esperadas entre variáveis para detectar anomalias e degradação de desempenho.
- Válvula comandada aberta sem resposta térmica compatível.
- Ventiladores operando acima da necessidade real.
- Equipamentos redundantes operando sem demanda correspondente.
- Sensores com leitura incompatível com sensores próximos.
- Alteração progressiva de desempenho em sistemas hidráulicos ou térmicos.
Um gêmeo digital acrescenta um modelo representativo da instalação, permitindo analisar cenários e simular alterações. Ele não deve ser tratado como sinônimo de histórico, dashboard ou integração BMS + DCIM.
9. Eficiência, capacidade e disponibilidade precisam caminhar juntas
Em data centers, reduzir consumo não pode comprometer a função principal da infraestrutura: manter a carga de TI disponível dentro dos critérios de operação definidos para o projeto.
Toda otimização deve considerar simultaneamente eficiência, capacidade, redundância, estabilidade térmica, vida útil dos ativos e impacto sobre a operação.
Reduzir margens sem instrumentação, controle e validação adequados pode aumentar o risco operacional. Eficiência significa utilizar os recursos de forma proporcional à demanda, preservando os níveis de disponibilidade definidos para a instalação.
10. Cibersegurança e sistemas críticos
Quanto maior a integração entre sistemas, maior a importância de uma arquitetura OT bem segmentada e controlada. BMS, DCIM e demais plataformas devem trocar apenas os dados necessários e preservar a independência das funções críticas.
- Segmentar redes e limitar comunicação entre zonas.
- Aplicar controle de acesso e gestão de identidades.
- Registrar eventos e manter ativos atualizados conforme política definida.
- Utilizar protocolos seguros quando disponíveis e compatíveis com a arquitetura.
- Manter sistemas de vida e segurança com suas funções dedicadas preservadas.
O BMS pode receber estados, alarmes e participar de sequências previstas em projeto, mas não deve substituir funções dedicadas ou certificadas de outros sistemas críticos.
11. Estratégia integrada de eficiência
Medir
Defina uma arquitetura de medição capaz de separar carga de TI, infraestrutura de suporte, utilidades e demais recursos relevantes.
Integrar
Relacione dados de BMS, DCIM e outras fontes sem eliminar a independência dos sistemas críticos.
Controlar
Ajuste climatização e infraestrutura conforme a demanda real, evitando margens excessivas e operação desnecessária.
Analisar
Utilize históricos, tendências, analytics e FDD para identificar anomalias, degradação e oportunidades de otimização.
Validar
Compare consumo, indicadores e condições operacionais antes e depois das alterações para confirmar se o resultado esperado foi alcançado.
A melhoria contínua depende de um ciclo repetível: medir, entender, atuar e verificar novamente.
