Configurar a comunicação BACnet/IP e BACnet MS/TP do MEI
O WebServer do MEI permite configurar os parâmetros de rede Ethernet e os ajustes utilizados nas comunicações BACnet/IP e BACnet MS/TP.
Neste artigo você verá como acessar essas configurações, preparar a comunicação de rede, configurar os parâmetros BACnet e validar a comunicação do medidor.
Tenha estas informações em mãos
- Endereço IP atualmente configurado no MEI.
- Endereço IP que será utilizado pelo equipamento, caso seja alterado.
- Máscara de rede da instalação.
- Gateway da rede, quando aplicável.
- Device ID BACnet que será utilizado pelo equipamento.
- Porta UDP utilizada na rede BACnet/IP.
- Parâmetros da rede BACnet MS/TP, caso essa comunicação seja utilizada.
O endereço IP padrão do MEI é 10.1.1.240.
Para realizar o primeiro acesso ao equipamento, configure temporariamente um endereço IPv4 fixo no computador na mesma faixa de rede do medidor.
Considerando a configuração padrão do MEI, por exemplo, o computador pode ser configurado com o endereço 10.1.1.100 e máscara 255.255.255.0.
O endereço 10.1.1.240 pertence ao medidor. Configure outro endereço disponível dentro da mesma faixa para o computador.
Ao acessar a guia Configuração, o WebServer solicitará autenticação. Utilize config como usuário e config como senha.

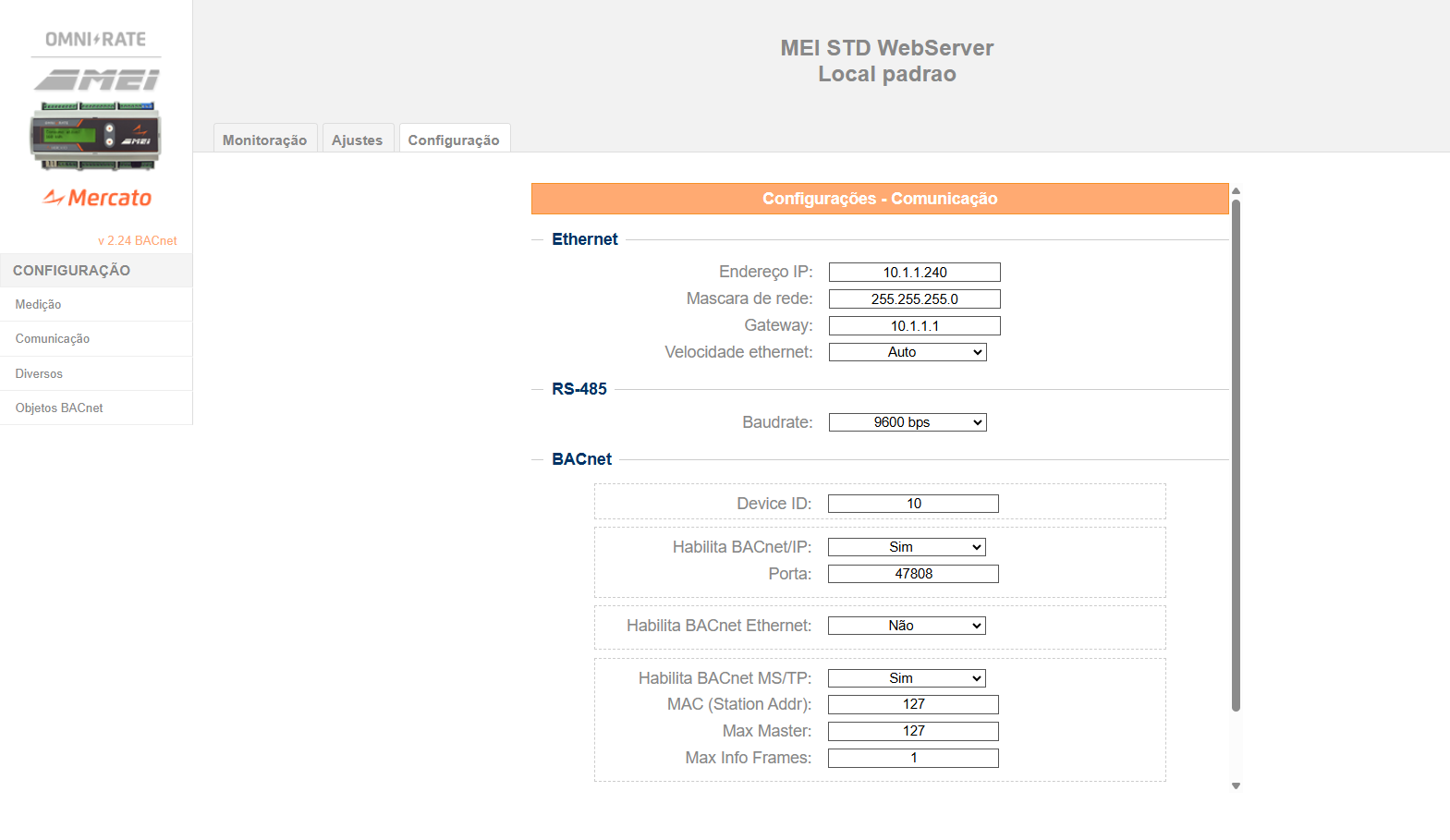

1. Acessar as configurações de comunicação
Os parâmetros Ethernet e BACnet são configurados diretamente pelo WebServer do MEI.
Acessar a página de comunicação
- Conecte o computador à rede Ethernet do MEI.
- Configure um endereço IP fixo no computador compatível com a faixa de rede utilizada pelo medidor.
- Abra um navegador e informe o endereço IP atual do MEI. Se o equipamento estiver com a configuração padrão, acesse 10.1.1.240.
- Acesse a guia Configuração.
- Quando a autenticação for solicitada, informe config como usuário e config como senha.
- Após o acesso, no menu lateral, selecione Comunicação.

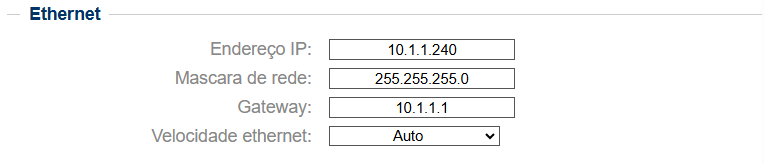

2. Configurar os parâmetros Ethernet
Antes de configurar o BACnet/IP, verifique os parâmetros Ethernet do medidor. A comunicação BACnet/IP depende diretamente da configuração correta da rede IP.
| Parâmetro | O que informar |
|---|---|
| Endereço IP | Endereço que será utilizado pelo MEI na rede Ethernet. O endereço deve ser compatível com a rede da instalação e não pode estar sendo utilizado por outro equipamento. |
| Máscara de rede | Máscara utilizada para definir a rede IP à qual o MEI pertence. Deve ser compatível com a configuração do servidor, supervisório ou computador que realizará a comunicação. |
| Gateway | Endereço do equipamento responsável pelo encaminhamento da comunicação para outras redes. Configure conforme a infraestrutura da instalação. |
| Velocidade Ethernet | Define o modo de negociação da interface Ethernet. Quando não houver uma necessidade específica, mantenha a configuração em Auto. |
Mesmo que todos os parâmetros BACnet estejam configurados corretamente, uma configuração incompatível de endereço IP ou máscara de rede pode impedir a comunicação entre o MEI e o computador ou servidor.
Se o medidor e o servidor estiverem em redes lógicas diferentes e não existir roteamento entre elas, o Discovery BACnet/IP não localizará o MEI e a comunicação BACnet/IP não será estabelecida.
Configuração padrão do MEI
O MEI possui como endereço IP padrão:
| Parâmetro | Valor padrão |
|---|---|
| Endereço IP | 10.1.1.240 |
| Máscara de rede | 255.255.255.0 |
Exemplo de configuração do computador
Para acessar um MEI ainda configurado com o endereço padrão 10.1.1.240 / 255.255.255.0, configure temporariamente a placa de rede do computador com um endereço fixo na mesma faixa.
| Equipamento | Endereço IP | Máscara de rede |
|---|---|---|
| MEI | 10.1.1.240 | 255.255.255.0 |
| Computador | 10.1.1.100 | 255.255.255.0 |
O endereço 10.1.1.100 é apenas uma sugestão para acesso local. Pode ser utilizado outro endereço disponível dentro da mesma faixa, desde que não exista conflito com outro equipamento da rede.
Exemplo de configuração para a instalação
Depois de acessar o MEI, altere os parâmetros Ethernet conforme a rede em que o equipamento será instalado.
Por exemplo:
| Parâmetro | Valor |
|---|---|
| Endereço IP | 10.1.1.240 |
| Máscara de rede | 255.255.255.0 |
| Gateway | 10.1.1.1 |
Nesse exemplo, um computador utilizado para configuração local normalmente deverá possuir um endereço compatível com a rede 10.1.1.x / 255.255.255.0, salvo quando existir roteamento configurado entre as redes.

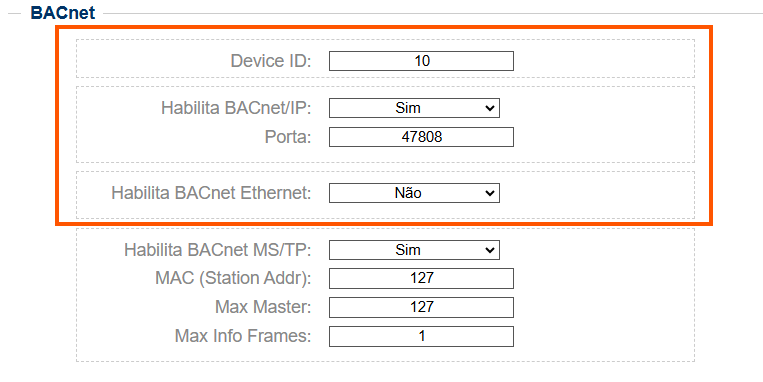

3. Configurar a comunicação BACnet/IP
Depois de confirmar a configuração Ethernet, ajuste os parâmetros utilizados pelo MEI para identificação e comunicação na rede BACnet/IP.
| Parâmetro | Configuração |
|---|---|
| Device ID | Informe um identificador BACnet exclusivo para o equipamento. |
| Habilita BACnet/IP | Selecione Sim quando o MEI for utilizado em uma rede BACnet/IP. |
| Porta | Informe a porta UDP utilizada pela rede BACnet/IP. O valor padrão é 47808. |
Device ID
O Device ID identifica o equipamento dentro da rede BACnet.
Cada dispositivo BACnet deve possuir um Device ID exclusivo. A utilização do mesmo identificador em dois equipamentos pode causar conflitos durante o Discovery e na comunicação com o sistema supervisório.
O endereço IP identifica o MEI na rede Ethernet. Já o Device ID identifica o equipamento dentro do protocolo BACnet.
Habilitar o BACnet/IP
Quando a comunicação com o MEI for realizada através de BACnet/IP, configure Habilita BACnet/IP como Sim.
No campo Porta, utilize a porta UDP definida para a rede BACnet/IP da instalação.
A porta padrão utilizada pelo BACnet/IP é 47808, correspondente a BAC0 em hexadecimal.
O endereço IP, a máscara de rede e, quando necessário, o gateway também devem estar corretamente configurados. O BACnet/IP utiliza a infraestrutura da rede IP para realizar a comunicação.
BACnet Ethernet
O campo Habilita BACnet Ethernet corresponde ao protocolo BACnet Ethernet nativo e não ao BACnet/IP.
Quando a aplicação utilizar somente BACnet/IP ou BACnet MS/TP, mantenha essa opção em Não, salvo quando o projeto exigir especificamente BACnet Ethernet.
O BACnet/IP utiliza comunicação baseada em IP e UDP. O BACnet Ethernet opera diretamente sobre a camada Ethernet.

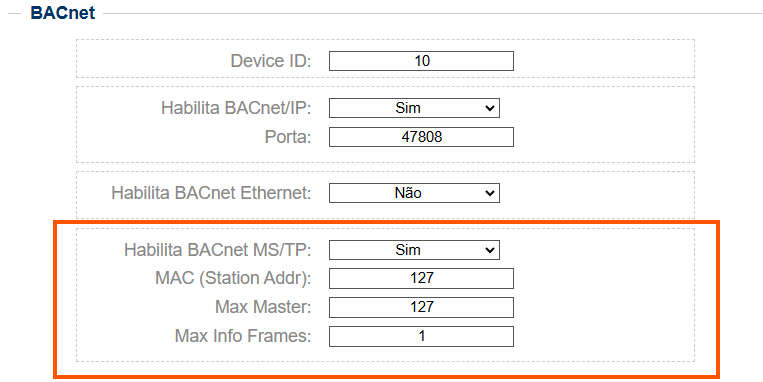

4. Configurar a comunicação BACnet MS/TP
Se o MEI também será utilizado em uma rede BACnet MS/TP, configure a interface RS-485 e os parâmetros necessários para participação no barramento.
| Parâmetro | O que informar |
|---|---|
| Baudrate | Velocidade da comunicação RS-485. Todos os dispositivos do mesmo barramento devem utilizar a mesma velocidade. |
| Habilita BACnet MS/TP | Selecione Sim quando a interface RS-485 do MEI for utilizada para comunicação BACnet MS/TP. |
| MAC (Station Addr) | Endereço do MEI dentro do segmento BACnet MS/TP. Deve ser exclusivo no barramento. |
| Max Master | Define o maior endereço MAC de dispositivo mestre considerado no processo de passagem do token. |
| Max Info Frames | Define quantas mensagens o equipamento pode transmitir enquanto estiver com o token da rede MS/TP. |
Baudrate
O Baudrate define a velocidade utilizada na comunicação RS-485.
Todos os equipamentos conectados ao mesmo barramento BACnet MS/TP devem utilizar a mesma velocidade de comunicação.
MAC (Station Addr)
O endereço MAC identifica o MEI dentro daquele segmento BACnet MS/TP.
Cada equipamento conectado ao mesmo barramento deve possuir um endereço MAC exclusivo.
Dois dispositivos com o mesmo endereço MAC no mesmo barramento podem causar falhas ou comportamento instável na comunicação BACnet MS/TP.
Max Master
O Max Master define o maior endereço MAC de dispositivo mestre que será considerado durante o processo de passagem do token.
O valor configurado deve contemplar o maior endereço utilizado pelos dispositivos mestres existentes no barramento.
Max Info Frames
O Max Info Frames define quantas mensagens o MEI pode transmitir enquanto estiver com o token da rede MS/TP.
Esse parâmetro normalmente pode permanecer no valor definido para a instalação e deve ser alterado somente quando houver necessidade específica de ajuste da rede.
Os dispositivos do mesmo barramento devem utilizar o mesmo Baudrate, mas cada equipamento deve possuir um endereço MAC exclusivo.
5. Aplicar as configurações e reiniciar o MEI
As alterações realizadas nos parâmetros de comunicação precisam ser gravadas e o MEI deve ser reiniciado para passar a operar com a nova configuração.
Gravar os novos parâmetros
- Confira os valores configurados.
- Utilize o comando de gravação disponível no WebServer.
- Aguarde a confirmação da gravação.
A gravação salva os valores configurados, mas o equipamento precisa ser reiniciado para que os novos parâmetros de comunicação sejam assumidos.

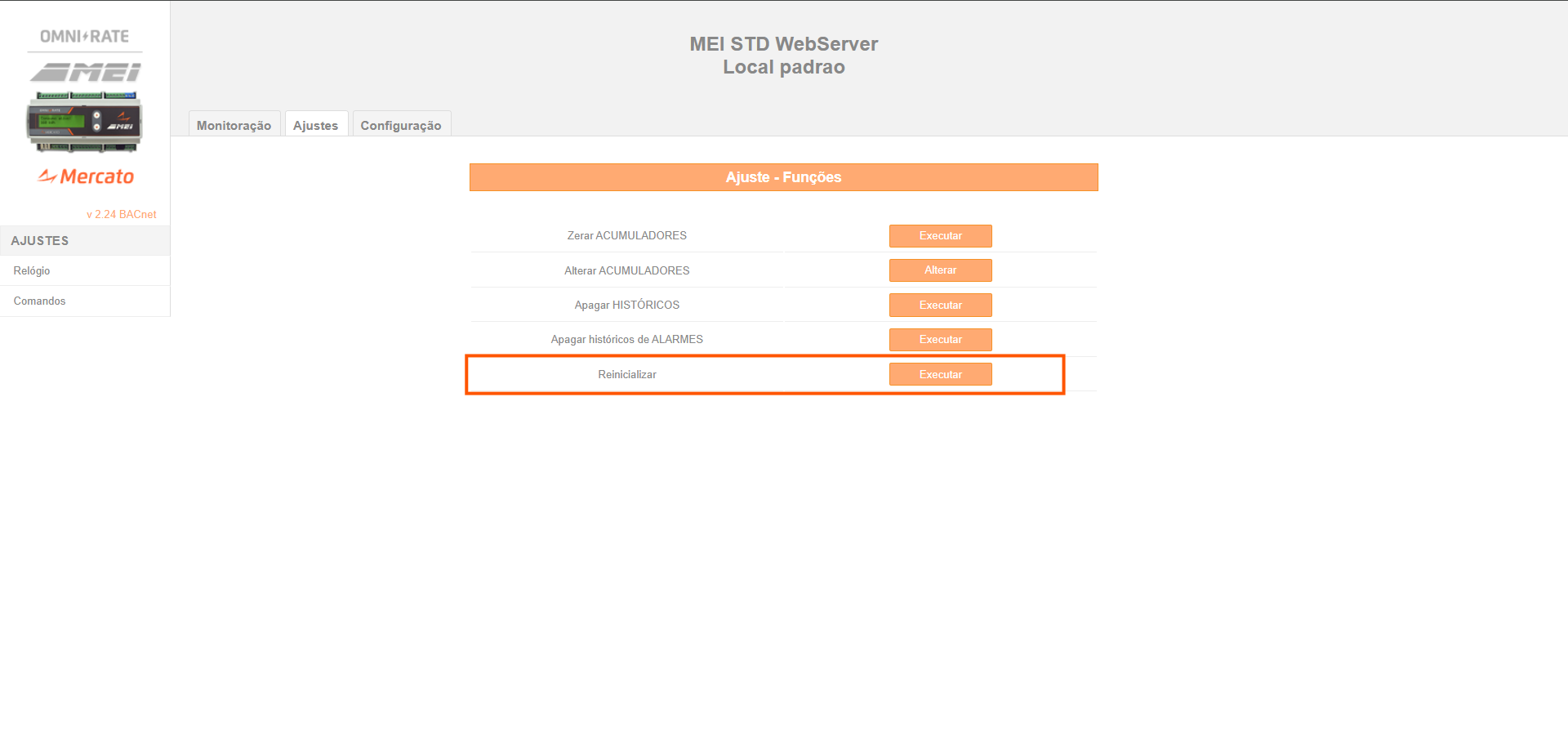

Reiniciar o equipamento
- Acesse a guia Ajustes no WebServer.
- Na tela de funções, localize a opção Reinicializar.
- Clique em Executar.
- Aguarde o MEI concluir a reinicialização antes de realizar novos testes de comunicação.
Depois da reinicialização, o endereço utilizado anteriormente deixará de responder caso o IP do equipamento tenha sido alterado.
Para acessar novamente o WebServer, utilize o novo endereço IP configurado no MEI.
Se o novo endereço estiver em outra faixa de rede, também será necessário ajustar novamente o endereço IP da placa de rede do computador para uma faixa compatível.
6. Validar a comunicação BACnet/IP
Depois que o MEI concluir a reinicialização, confirme se o equipamento está acessível na rede e respondendo corretamente através do BACnet/IP.
- Confirme se o computador ou servidor está configurado para a rede correta.
- Teste a conectividade com o endereço IP configurado no MEI.
- Abra uma ferramenta BACnet, como o YABE.
- Realize o Discovery BACnet/IP.
- Localize o MEI.
- Confirme se o Device ID apresentado corresponde ao valor configurado.
- Verifique se os objetos BACnet podem ser lidos.
Se o MEI aparecer no Discovery e seus objetos puderem ser lidos, a comunicação BACnet/IP foi estabelecida corretamente.
Se o equipamento não aparecer, verifique primeiro a configuração Ethernet e depois os parâmetros BACnet.
7. Diagnóstico rápido
Se o MEI não for localizado ou não responder através de BACnet, verifique inicialmente:
| Verificação | O que conferir |
|---|---|
| IP do computador | Se a placa de rede utilizada está configurada com um endereço IP compatível com a rede do MEI. |
| Endereço IP do MEI | Se o endereço configurado no equipamento é o esperado. O endereço padrão do MEI é 10.1.1.240. |
| Máscara de rede | Se o MEI e o computador ou servidor pertencem à mesma rede lógica ou possuem roteamento entre as redes. |
| Gateway | Se está corretamente configurado quando a comunicação precisa atravessar outras redes. |
| Conectividade IP | Se o endereço do MEI responde a partir do computador ou servidor. |
| Reinicialização | Se o MEI foi reiniciado depois da alteração dos parâmetros de comunicação. |
| BACnet/IP | Se o parâmetro Habilita BACnet/IP está configurado como Sim. |
| Porta UDP | Se a porta configurada no MEI corresponde à utilizada pela ferramenta BACnet ou pelo supervisório. |
| Device ID | Se o identificador não está duplicado na rede BACnet. |
| Firewall | Se a comunicação UDP utilizada pelo BACnet/IP está liberada. |
| Baudrate MS/TP | Se todos os dispositivos do barramento utilizam a mesma velocidade. |
| MAC MS/TP | Se o endereço configurado no MEI não está sendo utilizado por outro dispositivo. |
| Rede RS-485 | Cabeamento, polaridade e condições físicas do barramento BACnet MS/TP. |
Se o computador ou servidor não consegue alcançar o endereço IP do MEI, não adianta alterar o Device ID, a porta BACnet/IP ou outros parâmetros do protocolo.
O BACnet/IP depende da comunicação IP entre os equipamentos estar funcionando corretamente.
